Installations de coupage de plasma à CN AJAN SHP 130

La machine de découpe plasma AJAN SHP 130 a été construite en 2021 en Turquie par Ajan Elektronik Servis San. Ve Tic. Ltd. Şti. La machine a été régulièrement entretenue. En 2024, la lampe chalumeau SCT260 a été remplacée par une nouvelle.

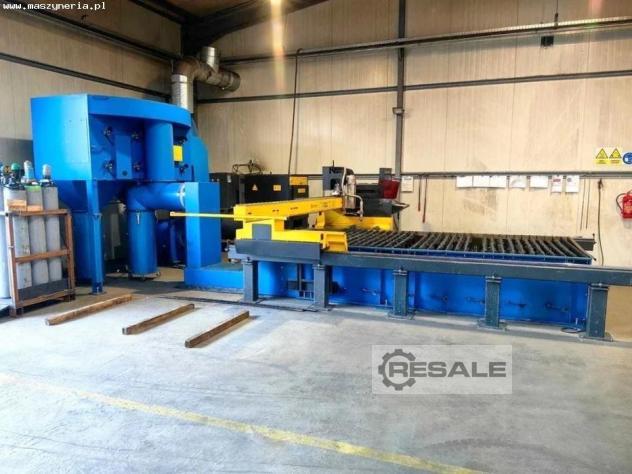

L’AJAN SHP 130 est conçue pour la découpe de précision de tôle d’une épaisseur maximale de 30 mm. La découpe au plasma est réalisée à l’aide d’une torche fiable conformément à un programme de coupe préprogrammé. La source de plasma garantit une haute efficacité énergétique et des paramètres de fonctionnement stables, même en utilisation intensive. La table de travail, longue de 3000 mm et large de 2000 mm, est équipée d’un système d’extraction des fumées intégré, qui élimine efficacement les contaminants générés lors de la coupe, améliorant ainsi le confort et la sécurité de l’opérateur.

La machine de découpe plasma est contrôlée par un contrôleur CNC avancé doté d’une interface intuitive. L’opérateur de machine dispose également d’un logiciel CAO/FAO avec une fonction d’imbriquage automatique, qui optimise l’utilisation des matériaux grâce à une disposition appropriée des formes 2D sur la tôle. Tout cela fait de la machine de découpe plasma AJAN SHP une excellente solution pour les usines industrielles spécialisées dans la production de pièces de précision pour diverses industries.

Spécifications techniques de la machine de découpe plasma AJAN SHP 130
- surface de la table de travail (L x W) : 3000 x 2000 mm
- épaisseur maximale de coupe (acier de structure) : 30 mm
- épaisseur maximale de coupe (acier inoxydable) : 20 mm
- Épaisseur maximale de coupe (aluminium) : 25 mm
- consommation d’énergie : 4 kW
- alimentation électrique de la machine SHP130 : 3x 400 V ; 50 Hz

Équipement de la machine de découpe plasma AJAN

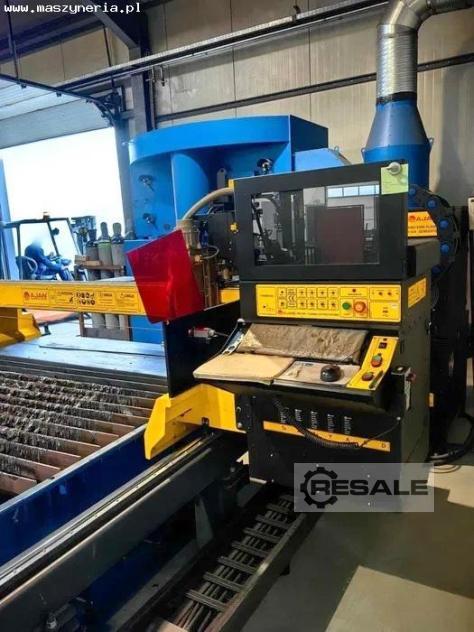

- Contrôleur CNC : AJANCNC 918L
- Logiciel CAO/FAO : AJANCAM V8.14
- Logiciel CAO/FAO avec fonction NESTING : LANTEK
- Module de traçage MICROPLAZMA
- Fonction AUTO Z (réglage automatique du point zéro et détermination de la courbure de la tôle)
- Fonction MICROJOINT (réduction temporaire et fluide du courant lors de la coupe afin de brûler la pièce)
- Fonction OPTOHOLE (optimisation et amélioration de la qualité du trou de coupe)
- Fonction OTO (système de surveillance de la consommation de cathodes et d’électrodes)
- Extension de 700 mm sur l’axe Y (possibilité d’ajout d’un système de coupe de tubes)
- table d’extraction sectionnelle renforcée 2000×3000 mm
- Chalumeau plasma SCT260
- Soutien oxygène-gaz ME
- Soutien plasma-gaz THC/ME
- Console automatique à essence EAK 130
- Servo-entraînements AC sur tous les axes

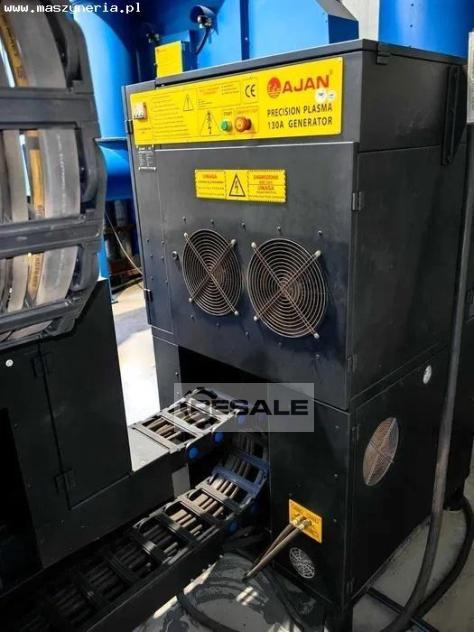

- AJAN PG 130 Une source de plasma
Année de fabrication : 2021
consommation maximale : 26 kW
Courant d’entrée maximal : 40 A
alimentation : 3x 400 V V ; 50 Hz
Poids : 440 kg
- WALTER SKTG 7.5P COMBO compresseur à vis rotative
Année de fabrication : 2021
Pression de travail maximale : 10 bars
Capacité : 1000 l/min
puissance d’entrée : 7,5 kW
Niveau de bruit : 70 dB(A)
alimentation : 3x 400 V ; 50 Hz
- FILTRE À JET AJAN 8 SYSTÈME D’EXTRACTION DES FUMÉES
Année de fabrication : 2021
Jeu de filtres de rechange
Pression d’entrée : 6 bars
Consommation d’air des soupapes : 850 l/min
alimentation : 220 VAC ; 50 Hz
Poids : 850 kg
- Ventilateur filtre AJW75
- documentation technique
