Presses mécaniques ARISA S-2-630-240-120-LD

La presse mécanique ARISA S-2-630-240-120-LD a été construite en 2005 en Espagne par Arisa S.A. (aujourd’hui Nidec Press & Automation Co. (NP&A)). La machine proposée est un excellent choix pour la production en série de composants utilisés dans l’industrie automobile ou de la machinerie à grande échelle. Il permet même les opérations de formage des métaux les plus exigeantes, telles que le poinçage et le stampage précis des pièces métalliques. En plus de son usage standard, selon les outillages et les systèmes d’alimentation des matériaux utilisés, la machine peut également servir de presse à transfert ou de presse progressive.

Tous les processus d’usinage sont réalisés avec une force de pression élevée de 630 tonnes. Le système d’entraînement, sous forme de volant moteur et d’engrenage excentrique, coopérant avec deux bielles, assure une transmission de couple uniforme et un contrôle fluide du mouvement du coulisse. Le couleur, en revanche, est guidé en huit points à l’aide de guides à rouleaux, ce qui augmente sa stabilité opérationnelle et réduit l’usure des éléments de guidage. Cette solution permet également d’obtenir une haute qualité des pièces embouties même sous les charges les plus élevées.

L’ARISA S-2-630-240-120-LD est équipée d’un coussin de matrice d’une force de 200 tonnes et d’une course de 200 mm, ce qui étend la capacité d’usinage de la presse. Cette solution permet de réaliser des opérations nécessitant un serrage contrôlé du côté de la table, telles que le tirage profond ou le formage de pièces à formes complexes. Le système de contrepoids peut être automatiquement ajusté au poids de l’outil monté, ce qui améliore la stabilité du fonctionnement du coulisse.

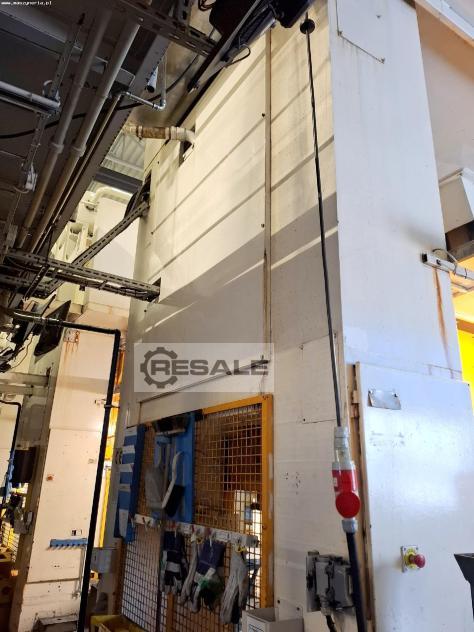

La presse ARISA S2 630T se distingue également par sa conception rigide avec une paroi latérale ouverte, permettant une alimentation pratique de la bande de matériau et la manipulation d’outils de grande taille. Le corps robuste de la machine a été conçu pour limiter la déformation structurelle lors d’opérations à forte charge. Cela se traduit par un guidage par curseur de haute précision et une répétabilité des opérations effectuées.

Spécifications techniques de la presse ARISA S-2-630-240-120-LD
- Force de presse maximale : 630 t
- nombre de mouvements de curseur : 10-30/min
- dimensions supérieures de la table de travail (L x W) : 2400 x 1200 mm
- course supérieure de la table de travail : 400 mm
- réglage de la table de travail supérieure : 250 mm
- dimensions inférieures de la table de travail (L x W) : 2400 x 1200 mm
- distance entre les tables de travail : 750-1000 mm
- poids maximal de l’outil supérieur : 5700 kg
- poids maximal de tous les outils : 8000 kg
- Force de coussin de la matrice : 200 t
- Course de coussin de la matrice : 200 mm
- largeur de la bande : 450-550 mm
- trou pour déchets (L x W) : 1200 x 250 mm

Équipement de la presse ARISA 630t

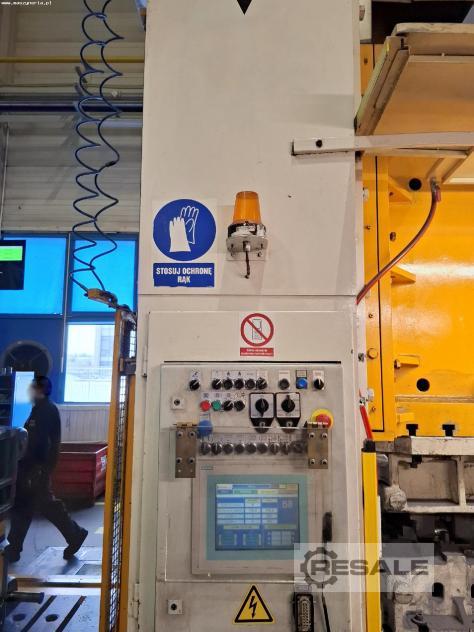

- Tableau opérateur HMI : SIEMENS SIMATIC HMI TOUCH

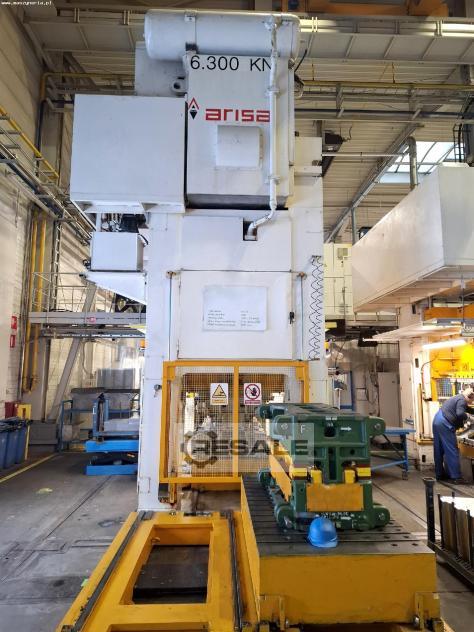

- système d’échange de tables de travail
- rideaux lumineux
- fenêtre dans le mur latéral pour l’alimentation en bande
- Éclairage des espaces de travail
