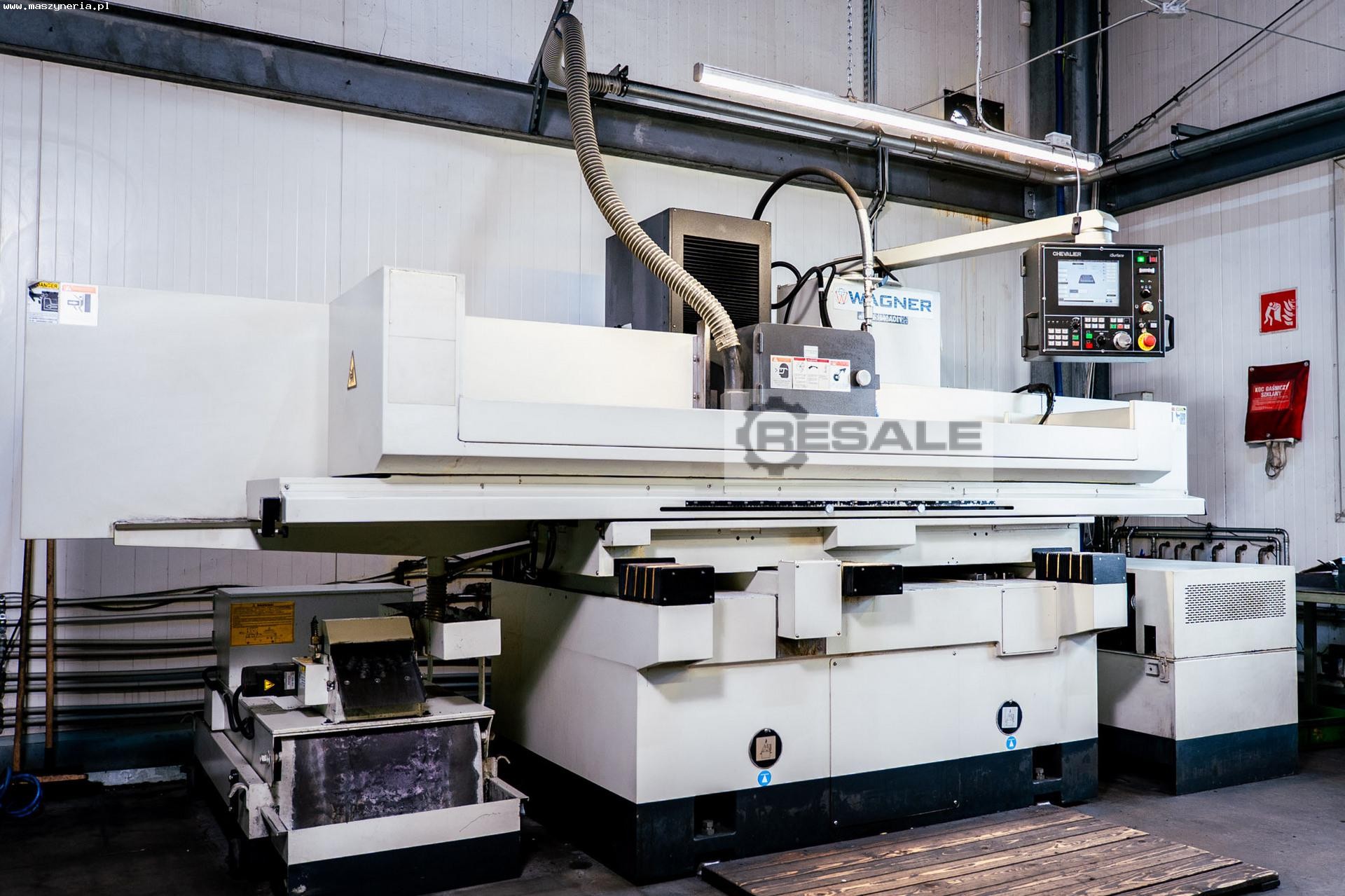

Meuleuses de surface CHEVALIER FSG-1640ADIV

La meulatrice de surface CHEVALIER FSG-1640ADIV a été construite en 2022 à Taïwan par Falcon Group Co., Ltd. La machine est utilisée pour le meulage de précision des pièces d’un poids maximal de 440 kg. Un certain nombre de solutions techniques de pointe, combinées à un équipement étendu, en font le meilleur choix pour les applications de production professionnelle.

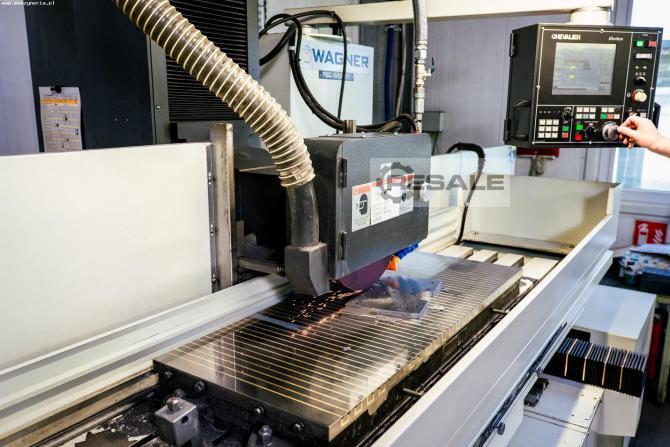

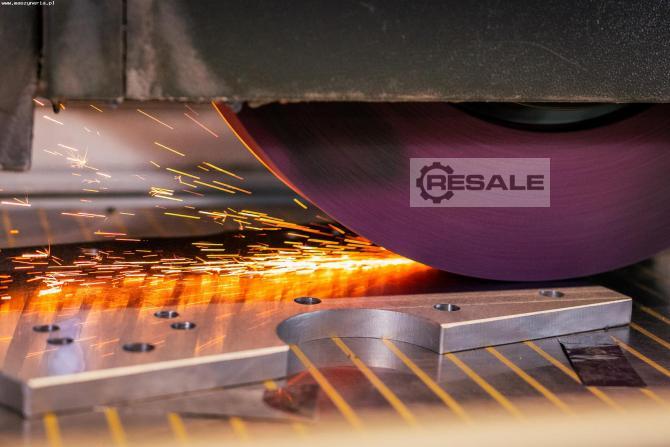

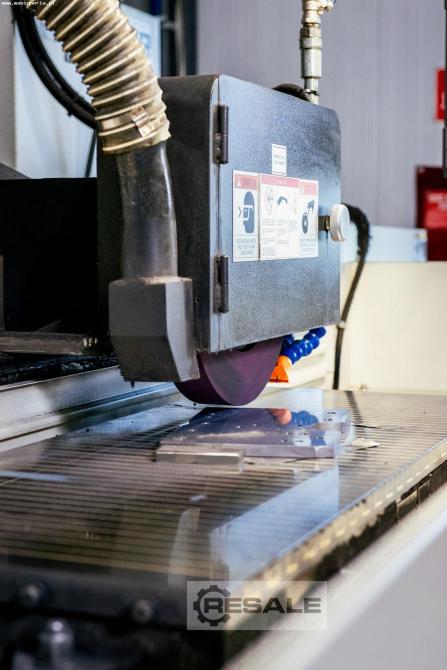

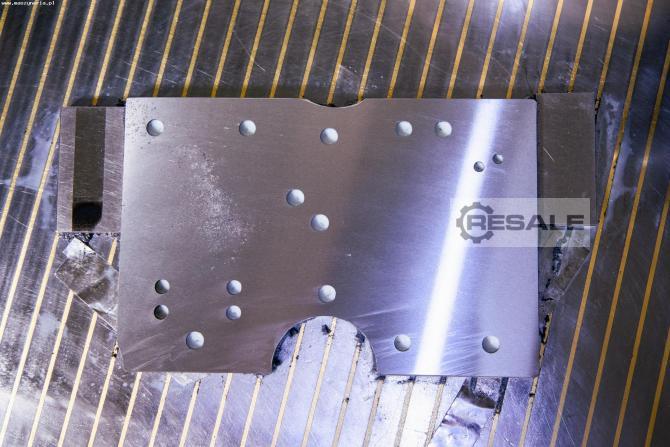

Le meulage est effectué entièrement automatiquement sur une grande plaque électromagnétique ou directement sur la table de travail. La table de travail est entraînée hydrauliquement et se déplace sur des guides à sol et à induction durcie. Pour atteindre la plus grande précision et précision de l’usinage, la machine de rectification magnétique à surface CHEVALIER FSG 1640 ADIV est équipée d’un équilibrage dynamique et d’un habillage automatique de la meule.

Lors du dressage de la meule, la table de travail se positionne automatiquement à l’endroit où se trouvent les outils diamantés et compense selon les réglages de l’opérateur. L’équilibrage, à son tour, réduit la vibration de la meule et élimine complètement l’effet ondulatoire de la surface de la pièce. Ces deux solutions, combinées à la vitesse variable de la broche, assurent une vitesse de surface constante quel que soit le diamètre variable de la meule.

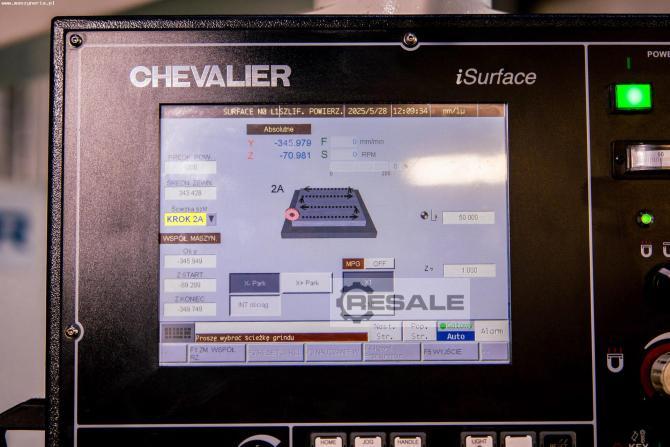

Le fonctionnement quotidien de la machine est facilité par le contrôleur avancé iSurface NC. Cette unité industrielle de haute qualité, basée sur PC, possède plusieurs fonctionnalités utiles, telles qu’un entraînement de fréquence variable qui ajuste automatiquement la vitesse linéaire de la meule. L’équilibrage des roues, à son tour, est surveillé par un indicateur intégré qui, si nécessaire, informe l’opérateur que cette action doit être répétée.

La meulatrice magnétique de surface FSG-1640 ADIV est proposée avec une large gamme d’équipements, comprenant notamment un système de mesure indirecte sur les axes Y et Z, une plaque électromagnétique de 1000×400 mm et un dispositif de nettoyage du liquide de refroidissement avec filtre automatique et séparateur magnétique. Le poids total de la machine est de 3500 kg.

Spécifications techniques de la meuleuse CHEVALIER FSG-1640ADIV
- longueur maximale de meulage : 10¹⁹ mm
- largeur maximale de meulage : 405 mm
- dimensions de la table de travail (L x W) : 1000 x 400 mm
- Poids maximal de la pièce (sans plaque magnétique) : 440 kg
- Poids maximal de la pièce (avec plaque magnétique) : 220 kg
- alimentation de table de travail (axe X) : 1050 mm
- alimentation verticale de meule (axe Y) : 480 mm
- alimentation transversale de meule (axe Z) : 450 mm
- alimentation automatique (axe Y) : 0,001-0,04 mm
- alimentation automatique (axe Z) : 3-32 mm
- débit d’avance de table de travail (axe X) : 5-25 m/min
- débit d’avance vertical de la meule (axe Y) : 0-675 mm/min
- vitesse d’avance transversale de meule (axe Z) : 0-2250 mm/min
- plus petit incrément sur les axes Y et Z : 0,001 mm
- Dimensions de la meule (diamètre x largeur x alésage) : 355 x 50 x 127 mm
- vitesse de broche : 500-1800 tr/min
- puissance d’entraînement par broche M6351405 : 3,75 kW
- distance M6351405 entre l’axe de la broche et la surface de la table de travail : 610 mm
- distance entre la table de travail et le sol : 980 mm
- Numéro de fente T : 3
- Largeur de la fente en T : 14 mm
- puissance d’entraînement des axes Y et Z : 1,7 kW
- puissance du système hydraulique : 1,5 kW
- puissance de connexion : 10 kVA
- alimentation électrique : 400 V ; 50 Hz
- espace nécessaire (L x N x H) : 4280 x 1703 x 2100 mm
- poids de la machine CHEVALIER FSG-1640ADIV : 3500 kg

Équipement de la meuleuse WAGNER FSG 1640-AD IV
- Contrôle NC : CHEVALIER iSurface

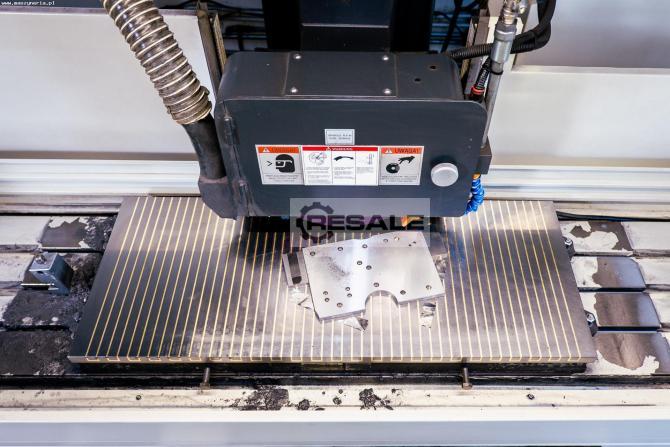

- Plaque électromagnétique de 1000×400 mm
- ajustement de la force de traction et démagnétisation automatique de la plaque électromagnétique
- Dressage de la meule sur la table de travail avec compensation
- équilibrage dynamique de la meule

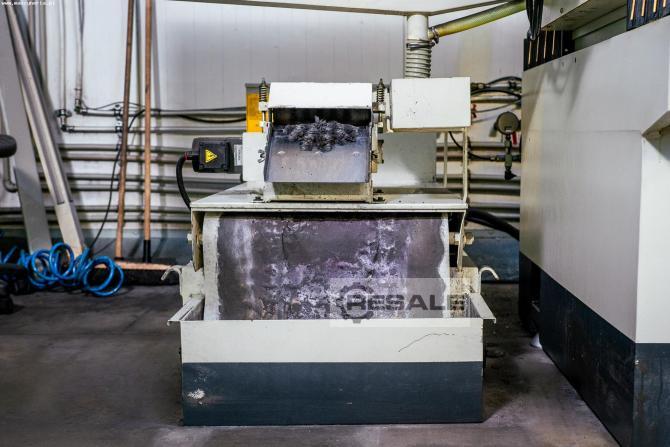

- dispositif de nettoyage du liquide de refroidissement avec filtre automatique et séparateur magnétique
- système de mesure indirect sur les axes Y et Z
- Servomoteur à courant alternatif avec encodeur sur l’axe Y
- Moteur AC avec encodeur sur l’axe Z
- broche avec 4 roulements à billes à contact angulaire
- roulements à roulements à aiguilles à poussée et radiaux
- tige en acier avec roulements à rouleaux sur l’axe Y
- bride avec meule
- vis de nivellement
- Cabine de contrôle avec échangeur de chaleur
