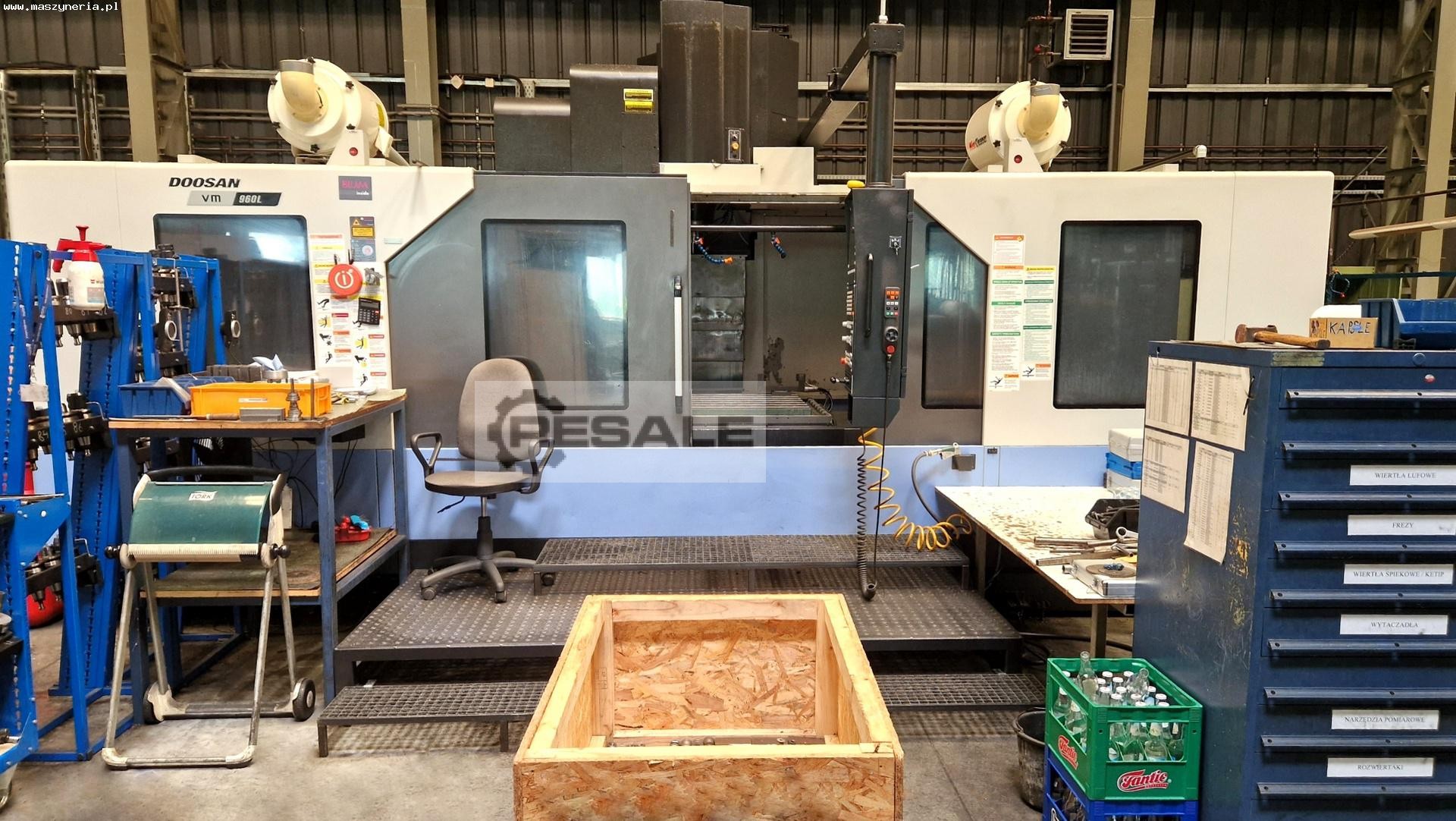

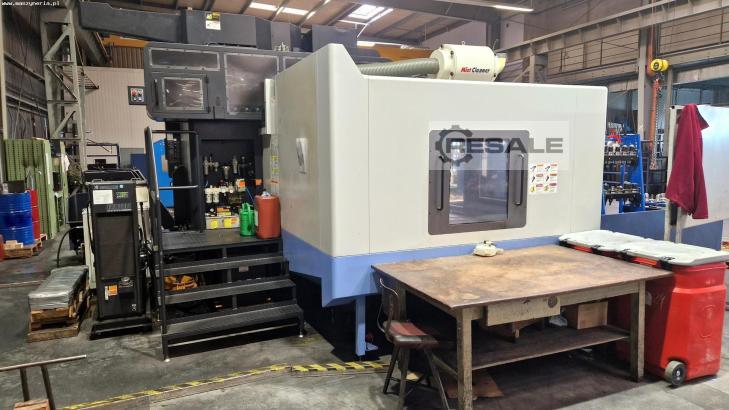

Fraisage CNC DOOSAN VM 960L

Le centre d’usinage CNC DOOSAN VM 960L a été construit en 2016 en Corée du Sud par Doosan Machine Tools. La machine proposée est un excellent choix pour l’ébauche et l’usinage de finition des pièces d’un poids maximal de 4500 kg. Elle se distingue par un certain nombre de solutions techniques de pointe qui, combinées à un équipement étendu, garantissent une excellente répétabilité des pièces fabriquées sur de nombreuses années d’exploitation intensive.

Tous les processus d’usinage, c’est-à-dire le perçage, le filetage et le fraisage, sont réalisés au moyen d’une broche fiable et d’outils de coupe provenant d’un chargeur à 40 positions. La broche très précisément équilibrée assure un fonctionnement sans vibrations à toutes les vitesses. Sa conicité est nettoyée en continu avec de l’air comprimé pour la protéger des éclats et du liquide de refroidissement. L’ensemble de l’espace de travail, à son tour, a été entièrement optimisé pour garantir la liberté d’exploitation.

L’offre comprend également une large gamme d’équipements, comprenant notamment un système de contrôle HEIDENHAIN, un ensemble de sondes de mesure et une grande quantité d’outils. Le centre d’usinage vertical CNC VM 960L pèse 21000 kg.

Spécifications techniques du centre de fraisage DOOSAN VM 960L
-alimentation sur les axes X/Y/Z : 2400/960/800 mm
- rotation rapide sur les axes X, Y, Z : 16 m/min

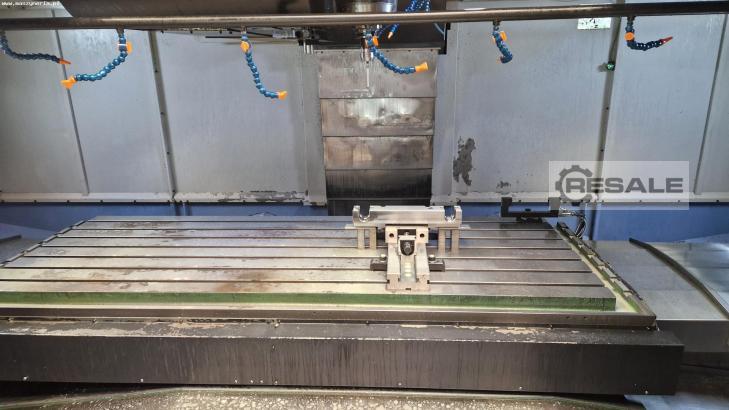

- dimensions de la table de travail (L x W) : 2600 x 950 mm
- Poids maximal de la pièce : 4500 kg
- vitesse maximale de rotation de la broche : 12000 tr/min
- Affinité de broche : ISO 50 7/24
- Puissance d’entraînement de broche (puissance continue/ 30 min) : 25/30 kW
- couple maximal de la broche : 561,54 Nm
- Distance maximale de la pointe de la broche à la surface de la table de travail : 1000 mm
- distance minimale de la pointe de la broche à la surface de la table de travail : 200 mm
- distance du centre de la broche aux guides de colonne : 1005 mm
- diamètre de l’outil (position adjacente vide/position adjacente occupée) : 230/125 mm
-longueur de l’outil : 350 mm
- Poids maximal de l’outil : 15 kg
-Temps de changement d’outil (outil-outil) : 3 s
-Temps de changement d’outil (puce à puce) : 8 s
- porte-outils : MAS403 BT 50
-nombre de cases en T : 7
-largeur des fentes en T : 22H8
- espacement des fentes en T : 125 mm
- Heures d’ouverture : 39821 h
- Capacité du réservoir de liquide de refroidissement : 480 L
-puissance du servomoteur sur les axes X, Y, Z : 7 kW
- Puissance de la pompe de refroidissement : 0,4 kW
- pression de la pompe de refroidissement : 1,6 MPa
- Sortie de la pompe de refroidissement : 40 l/min
- Capacité du réservoir d’huile hydraulique : 3,1 l
- pression de pompe du système hydraulique : 1,57 MPa
- Puissance de la pompe du système hydraulique : 0,1 l/min
- puissance nominale : 70 kVA
- alimentation : 3x 380 V ; 50/60 Hz
- poids de la machine DOOSAN VM 960L : 21000 kg

Équipement de la fraiseuse CNC DOOSAN

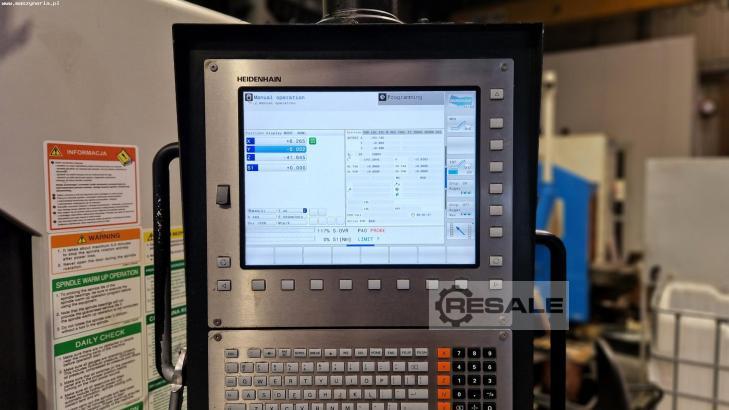

-Commande CNC : HEIDENHAIN TNC 640
-Magasin d’outils à 40 positions avec changeur automatique d’outils (ATC)

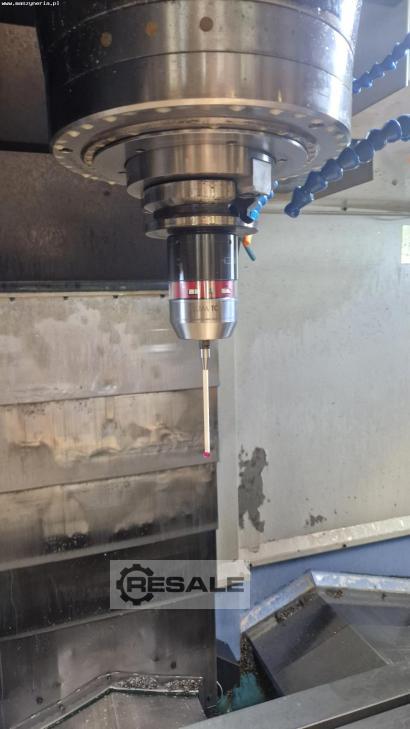

- sonde de mesure de la pièce à travailler : BLUM
-sonde de mesure d’outil : BLUM
- refroidissement par broche 70 bar
-servomoteurs sur tous les axes

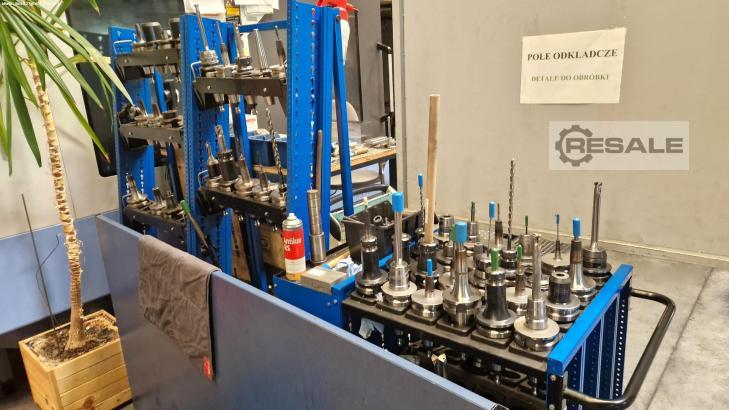

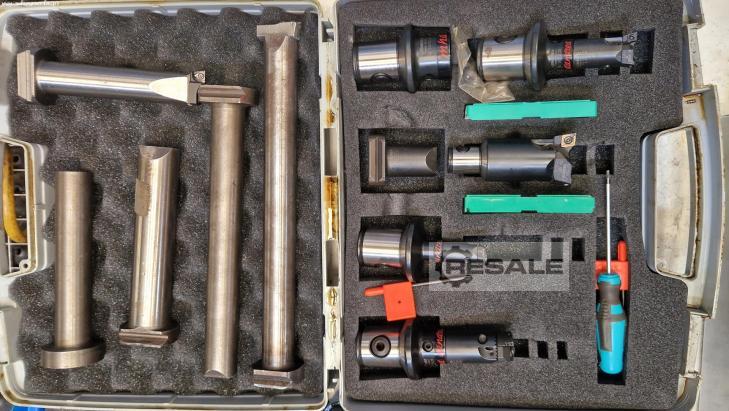

-outils (vices, supports, etc.)
-Pistolet à liquide de refroidissement
-pistolet à air comprimé

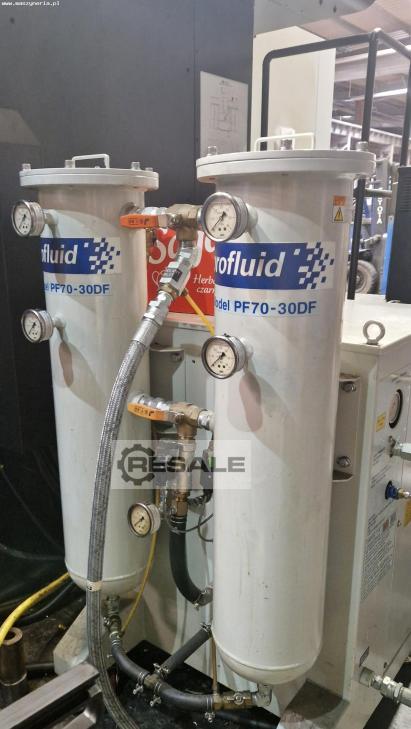

- pompe haute pression : PROFLUID PF70-30DF
-refroidisseur d’huile : NANOCON CIL 1101
- séparateur d’huile
- extraction par brume d’huile : YHB ECO Mist Cleaner
- système de refroidissement par air : EMUGE
- système de lubrification central
- tapis roulant à copeaux
-Chip Trolley
- armoire électrique avec refroidissement
-lampe indiquant l’état de la machine
