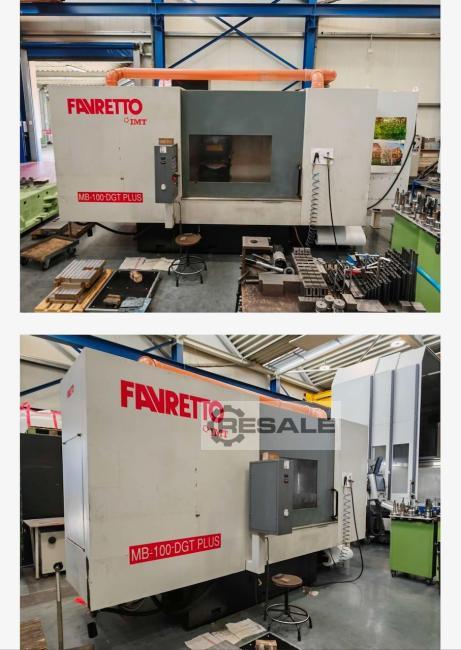

Machines de rectification de profils FAVRETTO MB100

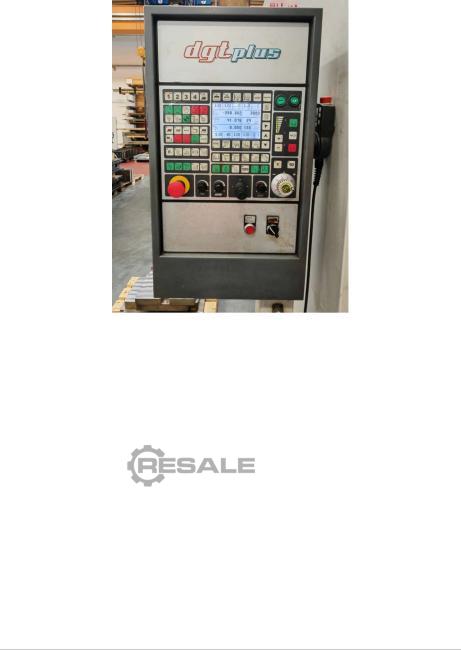

Contrôle : DGT-Plus, Siemens

Zone de travail :
Longueur maximale de ponçage avec une commode de table 1100 mm
Largeur de ponçage maximale 550 mm
Hauteur de meulage (meulage du bord inférieur de la table) 450 mm
Surface de serrage de table 1000 x 500 mm
Vitesse de la table : 1/40 m/min
Charge de table (sans plaque magnétique) 1200 kg
Charge de table (avec plaque magnétique) 975 kg

Broche de meulage :
Broche moteur triphasée 11 kW
Meule (extérieur x largeur x alésage) 406 x 152,4 x 100 mm
Speed 1400

Axe longitudinal (axe z) :
Traversée rapide 5 m/min
Débit d’avance réglable 1/50 mm
Débit d’avance à réglage infini 0/2000 mm/min
Entrée minimale 0,001 mm
Portée de fonctionnement 500 mm
Course totale 645 mm

Axe perpendiculaire (axe Y) :
Traversée rapide 1,5 m/min
Entrée minimale 0,001 mm
Portée de fonctionnement : 610 mm
Course totale 645 mm

Besoins en espace :
L x Larg x H 4450 x 2935 x 2540 mm
Poids total : environ 6700 kg
Charge totale connectée d’environ 25 kW.
Norme CE.

Plaque de serrage magnétique électropermanente comprenant module de contrôle électronique et potentiomètre pour le contrôle de la force adhésive. Y compris un circuit de sécurité pour empêcher le démarrage de la table lorsque la pièce n’a pas encore été magnétisée. Incluant barre de butée, pas standard de poteau 18 mm. Dimensions 1000 x 500 mm.

Système de nettoyage du liquide de refroidissement avec filtre en papier et séparateur magnétique pour l’élimination des boues abrasives et des résidus métalliques présents dans le liquide de refroidissement. pour le réservoir 350 L - débit 100 L/min

Un pistolet de nettoyage avec pompe électrique séparée peut être utilisé pour nettoyer la machine et la pièce.

Convertisseur de fréquence statique pour réguler la vitesse de broche de meulage afin de maintenir la vitesse périphérique de la meule constante. Avec un affichage numérique de la vitesse de la broche sur le panneau de contrôle, un potentiomètre sans aucun réinitialisation et des dispositifs de sécurité.

pour la puissance motrice 11 kW incluant compensation automatique H6353334 des dimensions de H6353334 pansement

Éclairage de zone de travail avec lampes halogènes 24V, 70 watts, éclaboussures. Comme une bande lumineuse.

Système d’extraction complet avec tuyauterie. Fonctionnement via des boutons-poussoirs sur le panneau de contrôle. Capacité d’extraction 2100 m3/h, ouverture d’extraction ∅150 mm, puissance moteur 1,4 kW.

Volant électronique avec clavier JOG, pour la configuration manuelle de la machine

La machine peut être vue sous alimentation. Le système peut être livré complet, y compris le système de refroidissement et l’extraction d’air, et il est entièrement fonctionnel.
8 nouvelles meules et accessoires sont également inclus.

La machine peut être installée en X 100 mm juste au-dessus de la table magnétique
et déplacez sur la table magnétique en Y 50 mm.

Temps de fonctionnement de la machine : environ 17 500 h

Données techniques, erreurs exceptées.
