Raboteuses 4 faces LEDINEK EUROPLAN 600 4V+4F-S60

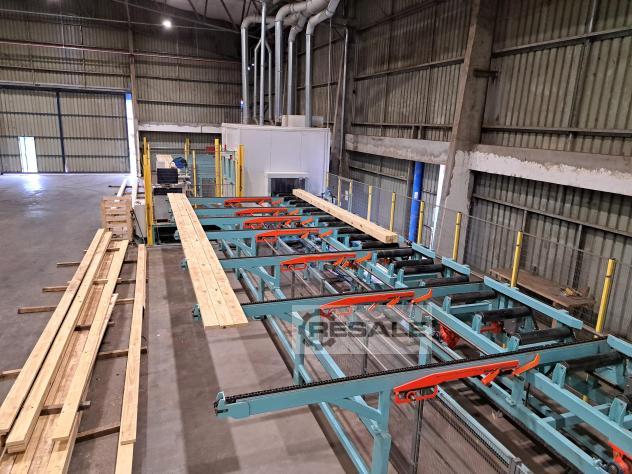

Number of spindles: 4 Working width: 600 mm Working height: 300 mm LIGNE FINALE DE RABOTAGE POUR LE COLLAMÉ DROIT PRODUITE PAR LEDINEK => EUROPLAN 600-4V+4F S60 AVEC MÉCANISATION D’ENTRÉE ET DE SORTIE
Orientation : machine à droite

Cette raboteuse robuste à quatre côtés pour le bois a été spécialement conçue pour le rabotage de poutres de construction et de poutres en lam. La machine convient aussi bien au bois vert qu’au bois séché au four. La machine est équipée de têtes de coupe hydroélectrique.

Le réglage de la coupure sur la première tête de coupe est entraîné par un moteur. La valeur de définition est affichée sur le panneau opérationnel.
L’épaisseur désirée est réglée via une unité supérieure réglable avec une seconde tête de coupe, le réglage étant entraîné par moteur par un mécanisme de levage de broche en 6 colonnes de 120 mm de diamètre. L’épaisseur de l’ensemble est indiquée sur le panneau opérationnel.

Les unités verticales permettent une surface ou un profilage propre. La machine possède deux têtes verticales flottantes opposées (flottant jusqu’à 40 mm) afin qu’elles puissent s’ajuster à la courbure des poutres. La flottaison de l’unité verticale gauche est actionnée par un cylindre pneumatique. Les chaussures de pression latérales peuvent être ajustées en fonction du diamètre de la suspension.
Les deux unités verticales peuvent être ajustées axialement pour un affichage numérique de la position de 20 mm (sous la table de travail). Les broches sont montées avec des paliers de support.

Le réglage de la coupure sur la tête verticale droite est entraîné par le moteur. La valeur de définition est affichée sur le panneau opérationnel.
Les ajustements de la largeur de rabotage sont entraînés par moteurs. La valeur de définition est affichée sur le panneau opérationnel.
Les réglages essentiels peuvent être effectués à l’avant de la machine.

Unités de fraisage à quatre faces 2 + 2
Les unités supérieures de fraisage sont actionnées pneumatiquement. La taille du chanfrein est ajustable manuellement. Les unités sont montées juste après les broches verticales et sont fixées comme des têtes flottantes verticalement.
Les chanfreins inférieurs sont fabriqués avec des outils de fraisage sous les têtes de rabotage sur les broches verticales.
Outils : Têtes de fraisage avec couteaux de retournement en carbure.

Le système d’alimentation avec convertisseur de fréquence permet une vitesse d’avance variable à l’infini, qui peut être réglée en fonction de l’épaisseur et de la qualité de la pièce.
La valeur de l’ensemble peut être lue sur un écran avec une échelle.

Un système d’alimentation robuste et robuste :
Une alimentation fiable est assurée par trois paires de rouleaux synchronisés de grands diamètres.
Le premier rouleau d’alimentation supérieur de 240 mm de diamètre est à dents hélicoïdales, durement chromé et pressurisé avec soufflets à air.
Les deuxième et troisième rouleaux d’alimentation supérieure, de 240 mm de diamètre, sont lisses et pressurisés à l’aide de soufflets à air.
Le premier rouleau d’alimentation de table de 190 mm de diamètre est à dents hélicoïdales, chromé dur et pressurisé avec soufflets à air.
Deuxième et troisième rouleaux d’alimentation de table avec un diamètre de 190 mm et un levage parallèle.
Des poutres de pression pressurisées pneumatiquement avant les broches de rabotage de la seconde main, et une sabote de pression réglable derrière.
Le rouleau latéral à pression pneumatique sur la table d’alimentation est réglable par entraînement motorisé.

DONNÉES TECHNIQUES
Dimensions de travail :
Largeur de rabotage : 50 - 600 mm
Hauteur de rabotage avec chanfrein : 35 - 300 mm
Hauteur de rabotage sans chanfrein : 19 - 300 mm
Longueur de rabotage : min. 1 900 mm
Hauteur de la table : 1 000 mm
Vitesse d’avance : 12 10 - 60 m/min.

Moteurs d’entraînement
Première broche - bas : (jusqu’à 30 kW possible) 22 kW
Deuxième broche - sommet : (jusqu’à 37 kW possible) 30 kW
Axe vertical - gauche : (jusqu’à 22 kW possible) 18,5 kW
Broche verticale - droite : (jusqu’à 22 kW possible) 18,5 kW
Chanfreinage : 2 x 1,85 kW
Alimentation : 6 x 3 kW

Broches de fonctionnement :
Broches horizontales tr/min : 5 000 tr/min
Broches verticales tr/min : 6 000 tr/min
Diamètre de la broche : 50 mm
Longueur d’outillage des broches horizontales : 630 mm
Longueur d’outillage des broches verticales : 330 mm
Broches chanfreinées : 12 000 tr/min
Diamètre des broches chanfreinées : 20 mm

Diamètres d’outils (cercles de coupe) sur :
Broches horizontales : 165 mm
Broches verticales : 140 - 220 mm
Sommet du chanfrein : 100 / 45 x 14 mm
Fond chanfrein : 160 / 45 x 14 mm
seller offer No. resale 5060
