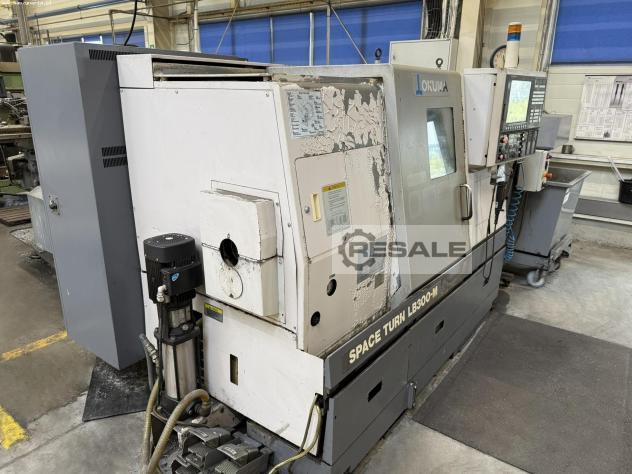

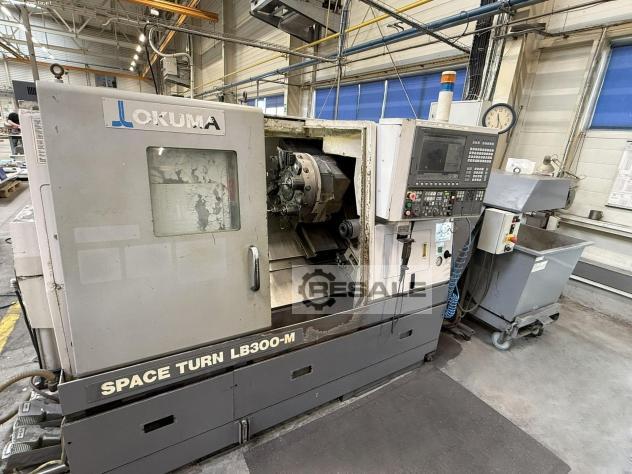

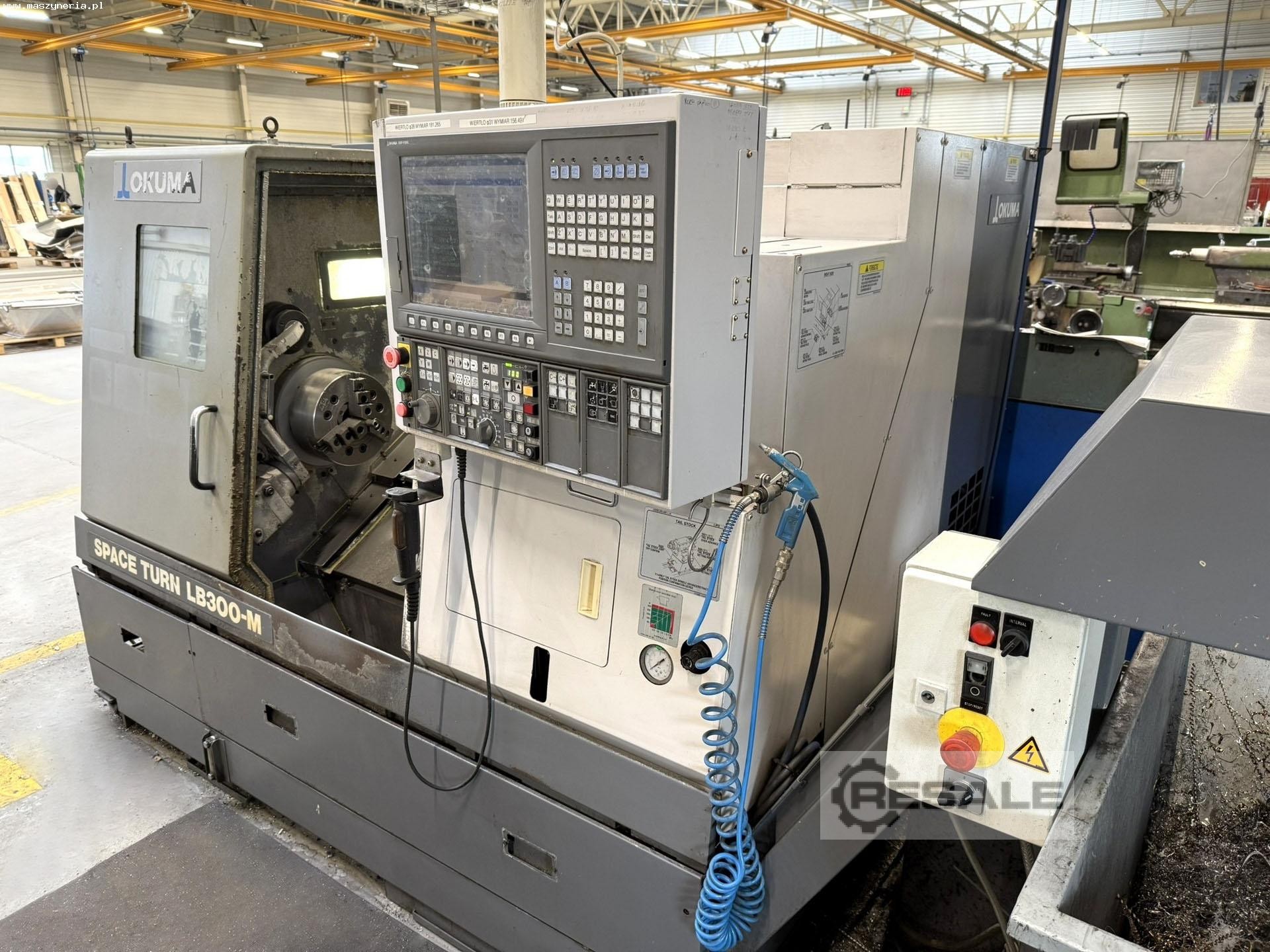

Centres CNC de tournage OKUMA LB 300 M

Le centre de tournage CNC OKUMA LB 300 M a été construit en 2006 au Japon par OKUMA Corporation. La machine, conçue même pour les défis de production les plus exigeants, est un excellent choix pour la production en unité et en série. Ses vastes capacités d’usinage permettent d’effectuer une large gamme d’opérations complexes, telles que le tournage ou le filetage, avec la plus grande précision et répétabilité.

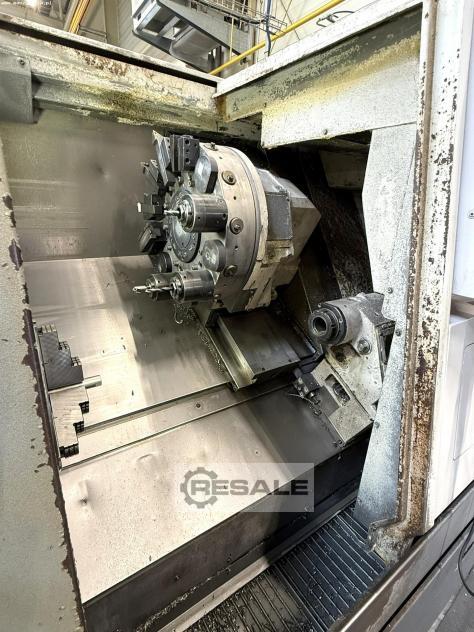

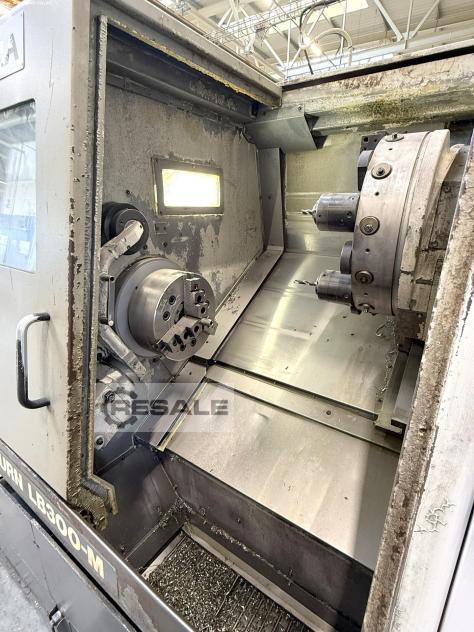

L’espace de travail de la machine OKUMA LB 300 M a été entièrement optimisé par rapport à ses dimensions compactes afin d’assurer une liberté d’utilisation totale. Il comporte, entre autres, un lit incliné, une broche fiable et une tourelle à 12 positions. La broche, entraînée par un moteur puissant, atteint une vitesse maximale de 4500 tr/min et se déplace sur deux axes X,Z avec des avances de 260 mm et 520 mm respectivement. Tous les outils de coupe sont stockés dans une tourelle à 12 positions, ce qui permet un fonctionnement rapide et fiable. Le positionnement précis et le soutien de la pièce lors de l’usinage sont assurés par la crosse arrière.

L’utilisation d’un lit incliné réduit les vibrations et augmente la stabilité de la conception grâce à une meilleure répartition des charges lors de l’usinage. Cela facilite également le retrait des copeaux, car les copeaux tombent automatiquement directement sur le convoyeur à copeaux sous l’influence de la gravité. Tout cela est complété par le système de contrôle ultramoderne OKUMA OSP-P200L avec son interface intuitive, permettant une programmation facile des paramètres d’usinage. Le tour CNC OKUMA Space Turn LB300-M pèse 4300 kg.

Spécifications techniques du tour OKUMA LB 300 M
Données générales
- nombre d’axes : 2 (X,Z)
- basculement sur le plateau : 530 mm
- Culasse basculante sur transversale : 420 mm
- diamètre maximal de tournage : 340 mm
- Longueur maximale de rotation : 500 mm
- distance entre les centres : 520 mm
- alimentation sur les axes X/Z : 260/520 mm
- débit d’avance sur les axes X/Z : 0,001-1000 mm/tr
- rotation rapide sur les axes X/Z : 20000/25000 mm/min
- Plage de rotation de l’axe C : 360 (incrément 0,001)
- Puissance d’entraînement sur les axes X/Z : 3/4 kW
- puissance de la pompe de l’unité hydraulique : 2,2 kW
- puissance de la pompe de lubrification guidée : 0,018 kW
- puissance de la pompe de refroidissement : 0,25 kW
- alimentation : 3x 380 V ; 50 Hz
- Hauteur de la machine : 1745 mm
- espace nécessaire (L x W) : 2200 x 1720 mm
- poids net de la machine OKUMA LB 300-M : 4300 kg

Broche
- vitesse de rotation maximale : 4500 tr/min
- vitesse de rotation minimale : 45 tr/min
- Alésage de la broche : 62 mm
- Diamètre de la broche : 100 mm
- Alésage conique de la broche : 70 mm
- puissance de transmission (20 min/puissance continue) : 15/11 kW
- extrémité de la broche : JIS A2-6

Tête de tourelle
- diamètre de l’outil : 40 mm
- Section transversale de la tige de l’outil : 25×25 mm
- vitesse de broche de l’outil rotatif : 45-4500 tr/min
- réglage de la vitesse de la broche de l’outil rotatif : sans marche

Contre-stock
- Diamètre de la broche de la crosse arrière : 90 mm
- Affinage de la broche de la crosse : MT5
- course de la broche de la crosse arrière : 120 mm

Équipement du tour métallique LB300 M

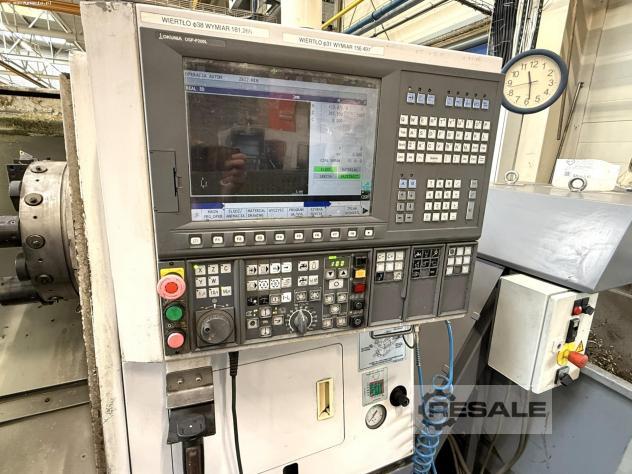

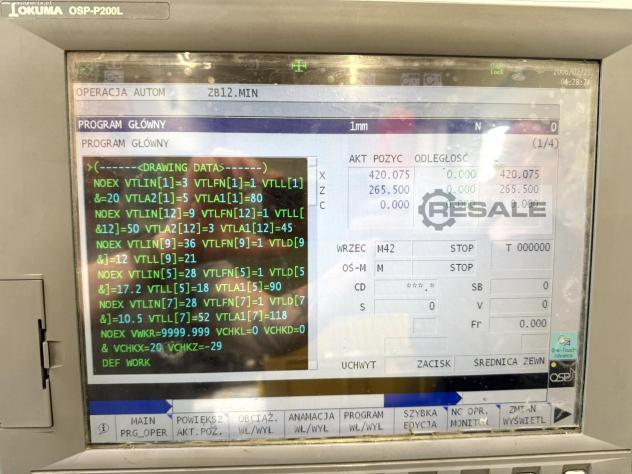

- Contrôleur CNC : OKUMA OSP-P200L
- Tête de tourelle à 12 positions de type V12
- Axe C
- Crosse arrière
- convoyeur à puces
- Éclairage des espaces de travail
- lampe indiquant l’état de la machine
- documentation technique
