15 LAUFFER machine à vendre

Key data: 400 t, 1000 mm

LAUFFER PRESSES Presse hydraulique modèle VA 400 Capacité : 400 tonnes Table 700x1000 mm Possibilité d’inspection sous alimentation

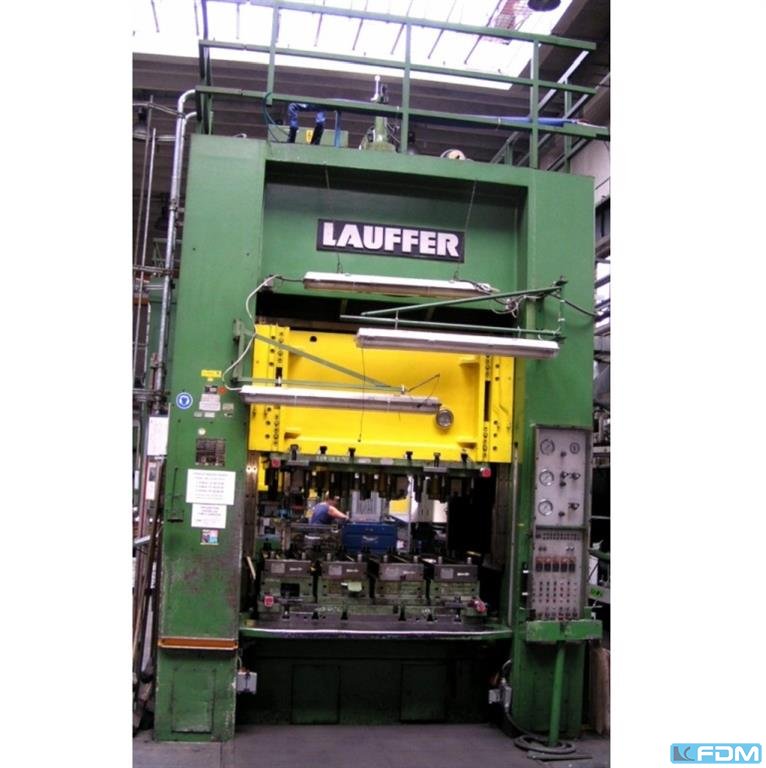

pressure:350 t distance between columns:1350 mm stroke:900 mm distance table/ram, max. stroke up, adjustment up:1300 mm table surface area:1300 x 1000 mm pressure of drawing cushion in table:100 t stroke of drawing cushion in table:380 mm die cushion area:350 x 285 mm capacity of ejector in ram:25 t ejector stroke in ram:200 mm table height over floor:750 mm ram surface:1300 x 1000 mm speed down:500 mm/s speed up:160 - 470 mm/s working speed:16 - 44 mm/s drawing speed:57 - 160 mm/s return capacity:32 t oil volume:1700 l power requirement:91,0 kW Dimensions (WxDxH):3,75 x 2,8 x 7,2 m height over floor:5,28 m German Safety: permitted for manual loading:UVV 11.064 - VBG 7n5.2 light guard:Sick drawing cushion in table:hydraulic ejector in ram:hydraulic ram interlocking:in TDC foundation pit:necessary

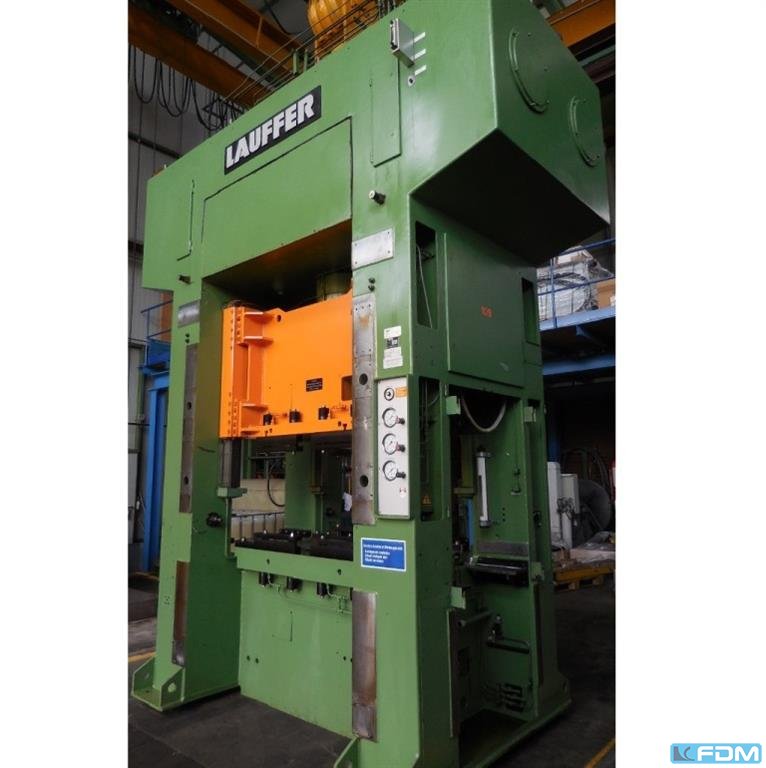

pressure:200 t distance between columns:1800 mm stroke:710 mm Distance table/ram, max. stroke up, adjustment up:1100 mm table surface area:1600 x 1300 mm pressure of drawing cushion in table:80 t stroke of drawing cushion in table:250 mm die cushion area:1400 x 1080 mm table height over floor:800 mm side window:1300 mm ram surface:1660 x 1300 mm speed down:400 mm/s speed up:410 mm/s working speed:14,3 - 49,7 mm/s power requirement:46,0 kW weight:25,0 t Dimensions (WxDxH):3,65 x 3,3 x 5,4 m height over floor:5,05 m height beneath floor:0,4 m German Safety: permitted for manual loading:UVV 11.064 - VBG 7n5.2 light guard at front and back:Sick drawing cushion in table:hydraulic ejector in ram:hydraulic depth stop:mechanical

pressure:200 t distance between columns:970 mm stroke:360 mm Distance table/ram, max. stroke up, adjustment up:630 mm table surface area:1000 x 800 mm capacity of ejector:10 t ejector stroke in table:160 mm table height over floor:850 mm side window:400 mm ram surface:1000 x 800 mm speed down:420 mm/s speed up:410 mm/s working speed:50 mm/s oil volume:1240 l return capacity:24 t power requirement:45,0 + 15,0 kW weight:16,0 t dimensions (WxDxH):2,7 x 2,5 x 4,3 m German Safety: permitted for manual loading:UVV 11.064 - VBG 7n5.2 ram interlocking:mechanisch foundation pit:nicht erforderlich

pressure:100 t throat:540 mm stroke:560 mm distance table/ram, max. stroke up, adjustment up:800 mm table surface area:1000 x 1000 mm pressure of drawing cushion in table:50 t stroke of drawing cushion in table:200 mm die cushion area:710 x 650 mm table height over floor:910 mm ram surface:1000 x 1000 mm capacity of ejector in ram:2 t ejector stroke in ram:200 mm return capacity:19,5 t speed down:400 mm/s speed up:300 mm/s working speed:57,7 mm/s oil volume:650 l power requirement:37,5 kW weight:15,0 t dimensions (WxDxH):1,5 x 2,5 x 4,45 m German Safety: permitted for manual loading:UVV 11.064 - VBG 7n5.2 drawing cushion / ejector in table:hydraulisch ejector in ram:hydraulisch depth stop:mechanisch

pressure:320 t distance between columns:1530/1370 mm stroke:320 mm distance table/ram, stroke up:830 mm table surface area:1500 x 650 mm die cushion pressure in table:12,5 t table height over floor:1100 mm side window:570 mm ram surface:1240 x 650 mm capacity of ejector in table:12,5 t speed down:450 mm/s speed up:440 mm/s working speed:63,6 mm/s oil volume:2100 l power requirement:2 x 45,0 kW weight:27,0 t dimensions (WxDxH):4,0 x 2,3 x 4,9 m German Safety: permitted for manual loading:UVV 11.064 - VBG 7n5.2 drawing cushion in table:hydraulic drawing cushion in ram:hydraulic ram interlocking:hydraulic Option: NEW electrical controls:Siemens S7-1500 F

pressure:160 t distance between columns:1580/1360 mm stroke:320 mm distance table/ram, max. stroke up, adjustment up:830 mm table surface area:1460 x 850 mm table height over floor:1100 mm side window:870 mm ram surface:1400 x 850 mm speed down:540 mm/s speed up:520 mm/s working speed:26 - 85 mm/s oil volume:2100 l power requirement:45,0 kW weight:22,6 t dimensions (WxDxH):4,0 x 2,3 x 4,9 m German Safety: permitted for manual loading:UVV 11.064 - VBG 7n5.2 ram interlocking:hydraulisch

pressure:160 t distance between columns:1600/1420 mm stroke:345 mm distance table/ram, max. stroke up, adjustment up:830 mm table surface area:1460 x 850 mm table height over floor:1100 mm side window:770 mm ram surface:1410 x 850 mm speed down:540 mm/s speed up:520 mm/s working speed:26 - 85 mm/s oil volume:2100 l power requirement:45,0 kW weight:23,0 t dimensions (WxDxH):4,0 x 2,3 x 4,9 m German Safety: permitted for manual loading:UVV 11.064 - VBG 7n5.2 ram interlocking:hydraulisch

Pression totale : 140 tonnes Course : 800 mm Lumière du jour : 1,004 mm Ouverture frontale libre de gauche à droite : 2,060 mm Surface de la table : 2 000 x 520 mm Surface de culasse : 2,040 x 520 mm Vitesse de fonctionnement : 4 -20 mm/sec Course rapide : 135 mm/sec Vitesse de retour : 120 mm/sec Poids de la machine approximativement : 14 tonnes, hauteur sur le plancher approximativement : 4,810 mm. Volume d’huile : 700 l

Pression totale : 140 tonnes Course : 800 mm Lumière du jour : 1.004 mm Ouverture frontale libre L-R : 2.060 mm Surface de la table : 2.000 x 520 mm Surface de glissière : 2.040 x 520 mm Vitesse de travail : 4 -20 mm / sec Déplacement rapide : 135 mm / sec Vitesse de retour : 120 mm / sec Poids de la machine env. : 14 tonnes Hauteur au-dessus du sol env. : 4.810 mm Volume d’huile : 700 l

Fabricant : Lauffer Modèle : 400 T Année de fabrication : 1992 Type de machine : Presse hydraulique - guidé par colonne, mais (sans coussin de matrice) - commande par contacteur - système de mesure de position numérique, Données techniques - Force de pression max. : 4000 kN - Force de retour max. : 340 kN - Course du vérin : 500 mm - Hauteur d’installation (plateau/vérin) : 1100 mm - Dégagement de la colonne (avant/côté) : 1200 mm / - - Taille de la table : 1200 × 800 mm - Rainures en T sur table (DIN 650) : 22 H11 mm - Hauteur de la table : 850 mm - Surface du vérin : 1200 × 800 mm² - Rainures en T sur vérin (DIN 650) : 22 H11 mm - Puissance d’entraînement : 76 kW - Max. Pression de service : 290

PRESS DESIGN   drive system: hydraulic   frame design: C-frame, single sided   table cushion: yes   opening in table: yes PRESS FORCES   total force (nominal): 100 to PRESS TABLE   table surface (left-right): 710 mm   table surface (front-back): 560 mm SLIDE   slide force: 100 to   table surface (left-right): 560 mm   table surface (front-back): 450 mm   spigot hole diameter: 50 mm   stroke: 320 mm   thickness of bolster plate: 150 mm SLIDE (HYDR. PRESS)   approximation velocity max.: 340 mm/s   working velocity max.: 32 mm/s   return velocity max.: 330 mm/s SLIDE EJECTOR / CUSHION   nominal force: 2 to   stroke: 40 mm DIE CUSHION (TABLE CUSHION)   cushion force: 10 to   stroke: 80 mm TOOL ASSEMBLY DIMENSIONS   shut height (stroke down, adjustment up), BDC: 455 mm STRIP-FEEDER   feeder type: roll feeder   sheet width max.: 300 mm   sheet t ...

Key data: 40 t, 450 mm, 160 mm

Force de pression 400 kN, table 450x560, bélier 375x300, distance des joints de table 340, course 160, trou de perforation 100 de diamètre, passage de colonne soyeux 220x410

Key data: 200 t, 500 mm, 200 mm

(1982) Presse Hydraulique Lauffer 200t Presse hydraulique à grande vitesse avec absorption avancée des chocs Cette presse hydraulique Lauffer est une machine haute performance conçue pour la vitesse et la précision, capable de fournir une force de pression de 2 000 kN. Sa désignation à grande vitesse est soutenue par une descente rapide de 330 mm/s et un système sophistiqué de guidage plat 8 branches pour maintenir l’alignement du bélier même sous charges lourdes ou décentrées. Détails techniques Type de machine : Presse hydraulique Fabricant : Lauffer Modèle : RPS 200 Année de fabrication : 1982 Force nominale : 200t Force de retour maximale : 225 kN Course maximale du bélier : 200 mm Hauteur de fermeture : 500 mm Guidage de la RAM : guidage plat à 8 branches Surface de table et bélier (N x D) : 800 mm x 630 mm Diamètre du trou de table : 204 m ...

Hauteur d’installation : 408 mm, pression de service max. : 315 bar, force de pression max. piston supérieur/piston inférieur : 630 kN/100 kN, force de rétraction du piston supérieur : 71 kN, course max. piston supérieur/piston inférieur : 160 mm/80 mm, course excessive : 26 mm, temps de dépassement : 106 ms, distance de sécurité : 169 mm, capacité d’huile hydraulique : 250 l, poids : env. 3700 kg, heures de fonctionnement : 9283h. Documentation disponible. Une inspection sur place est possible.
