3 WOTAN foreurs machines d'occasion

Horizontal borer Wotan B105Y Fuseau: 120 mm Voyages: -X: 3000 mm -Y: 1450 mm -Z: 1280 mm Table: -1400 x 3000 mm -Pièce tournante: 1130 x 1500 mm (tourné manuellement à tous les degrés) -Charge maximale: 7 tn Poids de la machine: environ 25 tonnes

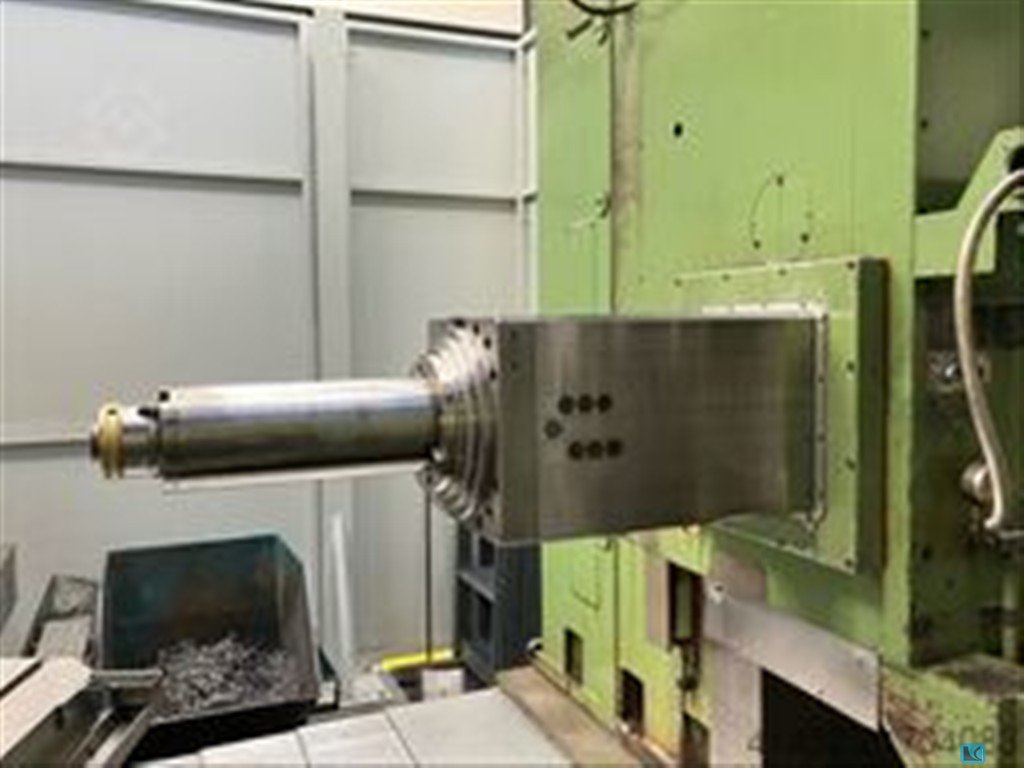

INUTILISÉ: Facehead d’un foreur horizontal Wotan BF 160.

Données techniques : 2011 entièrement remanié avec de nouveaux lecteurs SIEMENS, nouvelles échelles HEIDENHAIN Charge de table maximale : 25 à. Distance de fente : 180 mm Changement de table : 1000 mm Table Rotation B-axe: 360o Zone de clampage: 1600 x 2500 mm Nombre de rainures: 9

zone de serrage de l’outil: SK50 mm poids: 1 kg

zone de serrage de l’outil: SK50 mm poids: 1 kg

NOUS PROPOSONS UN SUPERBE EXCELLENT ÉTAT WOTAN CNC RAPID 1 AVEC UNE ÉNORME QUANTITÉ DE PLUS DE 400 OUTILS, POUR UN TRAVAIL SPÉCIAL. HEURES D’OUVERTURE : MISE SOUS TENSION : 13692 EXÉCUTION DU PROGRAMME : 4650 COURSE DE BROCHE : 4690 TEMPS DE L’AXE : 4568 TEMPS HYDRAULIQUE : 12702 LA MACHINE A DES COMMANDES HEIDENHAIN 530 DÉTAILS TECHNIQUES : VITESSE DE LA BROCHE : 6,3-1600 U/Min MOUVEMENT DE LA BROCHE : AXE Y : 1250 mm MOUVEMENT DE LA BROCHE DE PERÇAGE : AXE Z : 600 mm L : 1000 mm X : 2000 mm B : 360.000 DEGRÉS DIAMÈTRE DE LA BROCHE : 105 mm PORTE-OUTIL : ISO 50 SANS CHANGEUR D’OUTILS SERRAGE : HIDRAULIQUE CHARGE MAXIMALE DE LA TABLE : 6000 KG TABLE : 1120 X 1400 ÉCROU -BILD 7 ; 22H7 INDEXATION 4 X 90 DEGRÉS POIDS TOTAL : 16000 KG DIMENSION DE LA MACHINE : LONGUEUR 4800 X BREIT 4665 X HAUTEUR ...

NOUS PROPOSONS UN SUPERBE EXCELLENT ÉTAT WOTAN CNC RAPID 1 AVEC UNE ÉNORME QUANTITÉ DE PLUS DE 400 OUTILS, POUR UN TRAVAIL SPÉCIAL. HEURES D’OUVERTURE : MISE SOUS TENSION : 13692 EXÉCUTION DU PROGRAMME : 4650 COURSE DE BROCHE : 4690 TEMPS DE L’AXE : 4568 TEMPS HYDRAULIQUE : 12702 LA MACHINE A DES COMMANDES HEIDENHAIN 530 DÉTAILS TECHNIQUES : VITESSE DE LA BROCHE : 6,3-1600 U/Min MOUVEMENT DE LA BROCHE : AXE Y : 1250 mm MOUVEMENT DE LA BROCHE DE PERÇAGE : AXE Z : 600 mm L : 1000 mm X : 2000 mm B : 360.000 DEGRÉS DIAMÈTRE DE LA BROCHE : 105 mm PORTE-OUTIL : ISO 50 SANS CHANGEUR D’OUTILS SERRAGE : HIDRAULIQUE CHARGE MAXIMALE DE LA TABLE : 6000 KG TABLE : 1120 X 1400 ÉCROU -BILD 7 ; 22H7 INDEXATION 4 X 90 DEGRÉS POIDS TOTAL : 16000 KG DIMENSION DE LA MACHINE : LONGUEUR 4800 X BREIT 4665 X HAUTEUR ...

HBM Wotan WMO B105, système de commande CNC Siemens 820M

Type de machine : Aléseuse de plaques CNC Fabriquer WOTAN Type Rapide 5C Année de fabrication 2004 Type de commande HEIDENHAIN iTNC 530 Diamètre de la broche 160 mm X-off (mm) 10 000 Glissement annuel (mm) 3 800 Z-off (mm) 700 Sens W 700 mm Porte-outil Iso 50 Vitesses de (tr/min) 1,25 - 1250 Vitesse d’avance (mm/tr) 1 - 5000 mm/min Déplacement rapide 5 mtr/min. Puissance totale (KW) 120 /broche 83 Longueur (mm) 14.500 Largeur (mm) 3 850 Hauteur (mm) 7 360 Poids 62 300 kg Information - 2004 entièrement révisé et converti à la CNC par Dorries Scharmann Commande HEIDENHAIN iTNC 530 - 5 têtes de fraisage d’angle différentes - Roulement de broche hydrostatique - Guidages aérostatiques - Dispositif de refroidissement -Convoyeur -Refroidisseur d’huile

Diamètre de la broche : 105 mm Course X : 1250 mm Course Y : 1000 mm Course Z : 600 mm Longueur de la table : 1100 mm Largeur de la table : 900 mm Adaptateur d’outil : 50 ISO / MK Puissance totale requise : kW Poids de la machine env. : t Perceuse de table CNC, Reconditionnée 2002, BOSCH CC 300

Diamètre de la broche : 105 mm Course X : 1250 mm Course Y : 1000 mm Course Z : 600 mm Longueur de la table : 1100 mm Largeur de la table : 900 mm Adaptateur d’outil : 50 ISO / MK Puissance totale requise : kW Poids de la machine env. : t Perceuse de table CNC, Reconditionnée 2002, BOSCH CC 300

Diamètre de la broche : 105 mm Course X : 1250 mm Course Y : 1000 mm Course Z : 600 mm Longueur de la table : 1100 mm Largeur de la table : 900 mm Adaptateur d’outil : 50 ISO / MK Puissance totale requise : kW Poids de la machine env. : t Perceuse de table CNC, Reconditionnée 2002, BOSCH CC 300

Une meuleuse interne Wotan est disponible. Diamètre de la pièce : 1200 mm, diamètre extérieur maximal : 1000 mm, diamètre maximal de l’alésage : 900 mm, débattement X/Z : 370 mm/800 mm, rotation : 15, course de la table : 500 mm, profondeur de meulage : 250 mm, vitesse : 220 tr/min. Dimensions de la machine X/Y/Z : environ 5000 mm/3000 mm/2200 mm, poids : environ 8 500 kg. Documentation vorhanden. Une inspection sur site est possible.

Diamètre de la pièce avec/sans repose-meulage : 400 mm/250 mm, longueur maximale de la pièce : 750 mm, charge de la tête de broche : 400 kg, diamètre de meulage interne : 350 mm, profondeur de meulage maximale : 500 mm, course X/Z : 300 mm/1000 mm, vitesse maximale de rotation : 15 m/min, système de commande : Siemens Sinumerik. Documentation disponible. Une inspection sur site est possible.

Diamètre de la pièce avec/sans repose-meulage : 400 mm/250 mm, longueur maximale de la pièce : 750 mm, charge de la tête de broche : 400 kg, diamètre de meulage interne : 350 mm, profondeur de meulage maximale : 500 mm, course X/Z : 300 mm/1000 mm, vitesse maximale de rotation : 15 m/min, système de commande : Siemens Sinumerik. Documentation disponible. Une inspection sur site est possible.

Diamètre de la pièce avec/sans repose-meulage : 400 mm/250 mm, longueur maximale de la pièce : 750 mm, charge de la tête de broche : 400 kg, diamètre de meulage interne : 350 mm, profondeur de meulage maximale : 500 mm, course X/Z : 300 mm/1000 mm, vitesse maximale de rotation : 15 m/min, système de commande : Siemens Sinumerik. Documentation disponible. Une inspection sur site est possible.

Diamètre de la pièce avec/sans repose-meulage : 400 mm/250 mm, longueur maximale de la pièce : 750 mm, charge de la tête de broche : 400 kg, diamètre de meulage interne : 350 mm, profondeur de meulage maximale : 500 mm, course X/Z : 300 mm/1000 mm, vitesse maximale de rotation : 15 m/min, système de commande : Siemens Sinumerik. Documentation disponible. Une inspection sur site est possible.

Diamètre de la pièce avec/sans repose-meulage : 400 mm/250 mm, longueur maximale de la pièce : 750 mm, charge de la tête de broche : 400 kg, diamètre de meulage interne : 350 mm, profondeur de meulage maximale : 500 mm, course X/Z : 300 mm/1000 mm, vitesse maximale de rotation : 15 m/min, système de commande : Siemens Sinumerik. Documentation disponible. Une inspection sur site est possible.

Diamètre de la pièce avec/sans repose-meulage : 400 mm/250 mm, longueur maximale de la pièce : 750 mm, charge de la tête de broche : 400 kg, diamètre de meulage interne : 350 mm, profondeur de meulage maximale : 500 mm, course X/Z : 300 mm/1000 mm, vitesse maximale de rotation : 15 m/min, système de commande : Siemens Sinumerik. Documentation disponible. Une inspection sur site est possible.

Diamètre de la pièce avec/sans repose-meulage : 400 mm/250 mm, longueur maximale de la pièce : 750 mm, charge de la tête de broche : 400 kg, diamètre de meulage interne : 350 mm, profondeur de meulage maximale : 500 mm, course X/Z : 300 mm/1000 mm, vitesse maximale de rotation : 15 m/min, système de commande : Siemens Sinumerik. Documentation disponible. Une inspection sur site est possible.

Diamètre de la pièce avec/sans repose-meulage : 400 mm/250 mm, longueur maximale de la pièce : 750 mm, charge de la tête de broche : 400 kg, diamètre de meulage interne : 350 mm, profondeur de meulage maximale : 500 mm, course X/Z : 300 mm/1000 mm, vitesse maximale de rotation : 15 m/min, système de commande : Siemens Sinumerik. Documentation disponible. Une inspection sur site est possible.

Diamètre de la pièce avec/sans repose-meulage : 400 mm/250 mm, longueur maximale de la pièce : 750 mm, charge de la tête de broche : 400 kg, diamètre de meulage interne : 350 mm, profondeur de meulage maximale : 500 mm, course X/Z : 300 mm/1000 mm, vitesse maximale de rotation : 15 m/min, système de commande : Siemens Sinumerik. Documentation disponible. Une inspection sur site est possible.

Système de contrôle Heidenhain TNC 415 Diamètre de fuseau 130 mm Fuseau creux effilée ISO 50 Gamme de vitesse de fuseau 10 à 1500 tr/min Tableau transversal (X): 3500 mm Tête roulante stand for (Y): 2000 mm Rack de déplacement longitudinal (W): 1250 mm Épine de travail d’éjection (Z) : 800 mm Charge de table 12 000 kg Poids de la machine: 36 000 kg

Aléseuse union CBFK 150/2 de 1990 à vendre. Est actuellement toujours utilisé. Détails techniques / accessoires / ajout : Course X 3000 mm Course Y 2000 mm Course Z 1600 mm Diamètre de la broche 150 mm Support de broche ISO 50 Course de la broche 700 mm Vitesses de la broche - variable en continu 5 - 2500 tr/min Déplacements rapides 10000 mm/min Zone de serrage de la table 1600 x 2000 mm Poids de la pièce env. 20 t Moteur d’entraînement de la broche 50 kW Avances x/y/z - réglable en continu 1 - 9999 mm/min Positionnement de la table 360 000 Puissance totale requise env. 70 kW Poids de la machine env. 40 t Dimensions env. 6,0 x 8,0 x 4,5 m En 2005 : nouvelle commande CNC 5 axes Dr. Heidenhain TNC 430 - électron. Volant HR 410 pour tous les essieux avec V24 interface, lecteur de bande perforée, nouvelle électricité, nouveau système hydraulique, nouv ...

TOS WHN 130 MC machine usagée Spécifications Système Heidenhain CNC 426 Gamme de travail Diamètre de fuseau 140 [mm] Taper dans le fuseau ISO 50 Ajustement transversal de table (X) 3000 [mm] Ajustement vertical des couvre-chefs (Y) 2000 [mm] Voyage vertical (Z) 1250 [mm] Course de fuseau (W) 560 [mm] 2X Surface de clampage 1800 x 1600 [mm] Plage de vitesse 10 - 2500 [rpm] Sortie motrice principale 37,0 [kW] Max. poids de pièce de travail 8000 [kg] Accessoires Changeur d’outil pour 60pcs Refroidissement de l’outil Convoyeur de copeaux
